天线相位中心

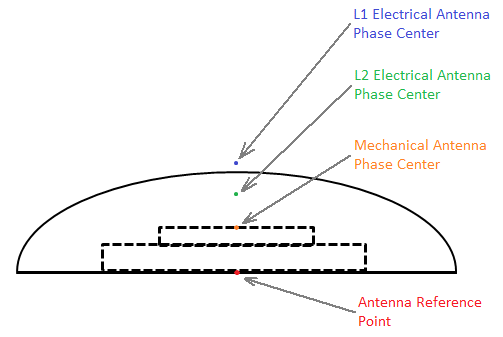

为了理解天线相位中心（APC）和天线参考点（ARP），让我们从天线图开始：

ARP通常是安装表面上天线中心线上的点。ARP上方是机械天线相位中心，这是天线相位中心电子装置所在的天线元件表面上的物理点。L1和L2频率的实际天线相位中心是空间中的点（或云），通常在机械天线相位中心上方。

GNSS接收机将L1和L2天线相位中心到机械天线相位中心的所有测量值进行归算。GNSS接收机在所有输出测量数据中输出机械天线相位中心的坐标。如果希望进一步归算输出坐标（例如将其归算到ARP），必须在软件应用程序中进行，同时应考虑天线倾斜等因素。

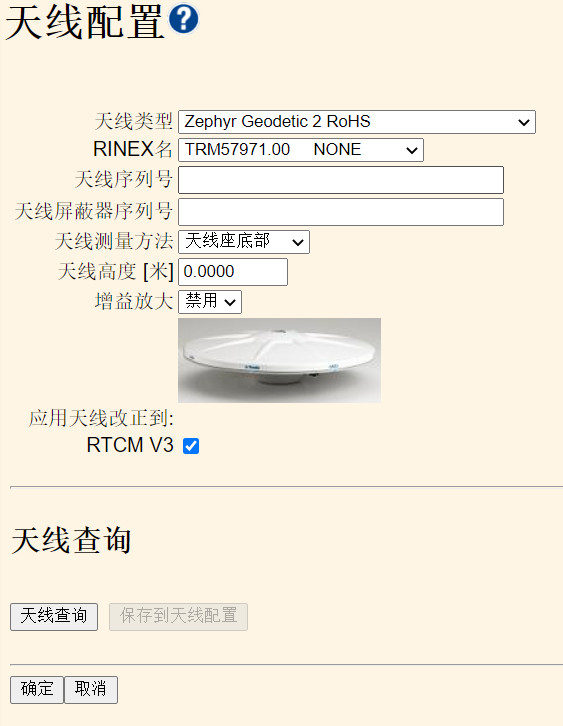

GNSS接收机有一个设定天线类型、天线高度和天线测量法的界面。输入的天线高度和天线测量法的值只在将GNSS接收机设为基站时应用，因为CMR或RTCM改正消息会输出基站的机械天线相位中心坐标。但是，通常我们只知道天线安装位置的地面测站坐标。输入天线高度和天线测量法可使软件计算地面测站上方机械天线相位中心的高度。

当设定天线类型字段时，RINEX名称字段的值将被自动设定，反之亦然。

设定适当的天线类型会略微提高GNSS接收机的精度，因为L1和L2天线相位中心偏移是已知并且已经考虑在内的。此外，天线模型还考虑了天线高度角相关的偏差，因此在各种高度角处改正了卫星跟踪。

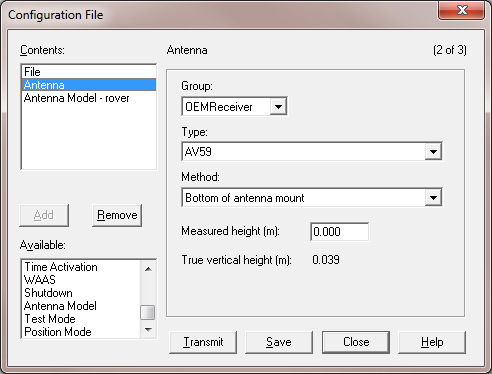

如果您想知道天线参考点和各个天线相位中心之间的偏移量，Trimble建议使用配置工具箱软件。在配置工具箱软件中，您可以添加天线页面，然后选择天线类型：

如果在方法字段中选择“天线座底部”，则真垂直高度字段将显示天线参考点与机械天线相位中心之间的距离。

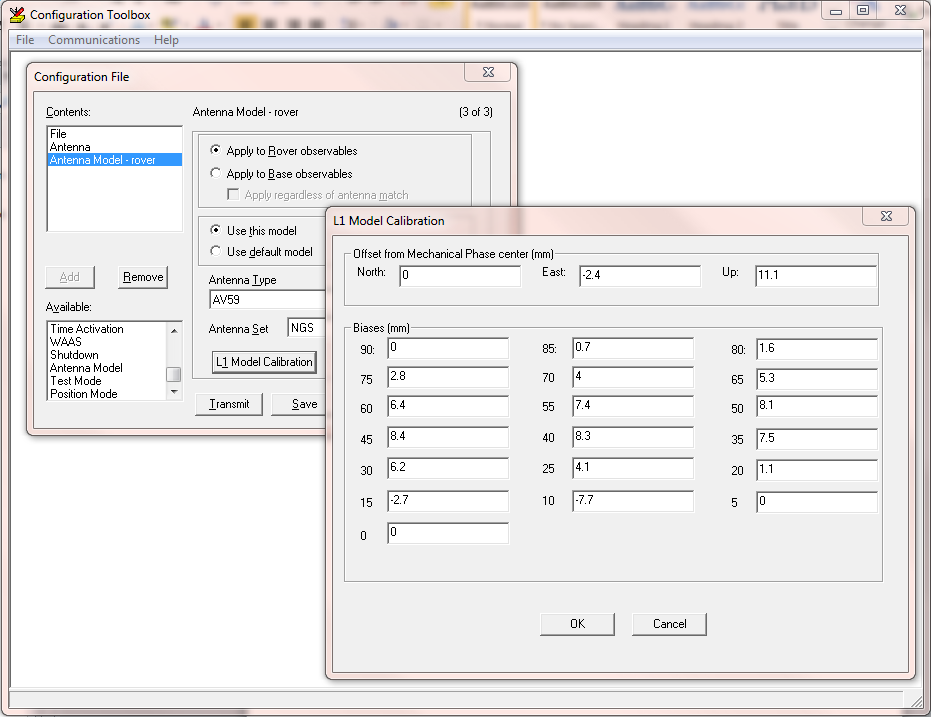

如果要了解L1和L2天线相位中心相对于机械天线相位中心的位置，则添加天线型号页面，然后选择天线类型。单击L1型号校正或L2型号校正按钮可查看偏移量以及与高度角有关的跟踪偏差：

选择正确的天线类型后，接收机会自动使用这些天线校正。如果您想置换天线型号，只需要添加天线型号页面。Trimble建议使用默认的天线型号。如果要下载最新的天线型号，请转到http://www.trimble.com/trimbleconfiguration_ts.asp。
