事件标记/1PPS电缆
提供以下电缆：

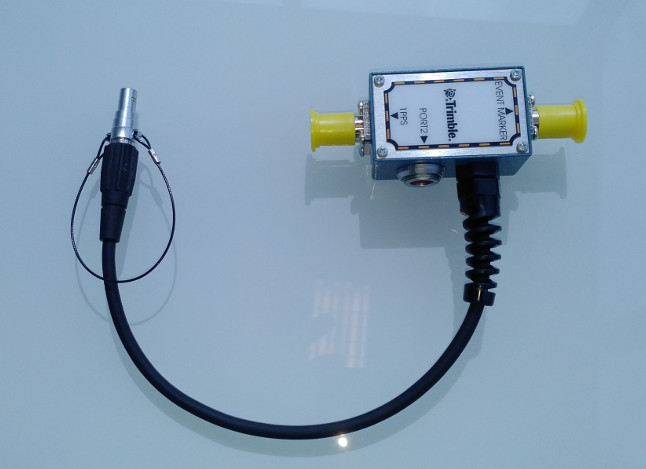

P/N 36451-02：电缆组装事件标记/1PPS
用于电源输入到端口4、事件标记输入和1PPS输出。
事件标记/1PPS电缆提供一个带两个BNC（凹形）接头的分线盒，用于1PPS输入和事件标记输出。
将接受1PPS输出脉冲的设备连接到分线盒上标有1PPS的BNC接头。将输出事件标记脉冲的设备（例如摄影机）连接到分线盒上标有事件标记的BNC接头。
此外，分线盒还包括一个Lemo7插脚的接头，用于扩展串行通讯和/或在端口4加电。由于BNC接头用于服务事件标记和1PPS功能，Lemo接头的插脚4（1PPS）和插脚5（事件标记）处于不活动状态。
有关端口4的插脚排列，请查看Lemo接头（端口3和4）。
以下插脚排列用于事件标记/1PPS电缆。事件标记/1PPS电缆只与接收机接口的端口4一起使用（用于事件标记输出）。
| Lemo端口4 | 方向 | P2：BNC-F接头1PPS | P3：BNC-F接头（事件标记） | P4：Lemo7插脚端口4扩展 | |||
|---|---|---|---|---|---|---|---|
| 插脚 | 用法 | 插脚 | 插脚 | 插脚 | 用法 | ||
| 1 | RS232地 | ß | 1 | RS232地 |
|
||
| 2 | 地 | à | 地（屏蔽） | 地（屏蔽） | 2 | 线 |
|
| 3 | 数据出 | ß | 3 | 数据出 |
|
||
| 4 | 1PPS | ß | 中心插脚 | 4 | 不连接 |
|
|
| 5 | 事件标记 | ßà | 中心插脚 | 5 | 不连接 |
|
|
| 6 | 电源入+ | à | 6 | 电源入+ |
|
||
| 7 | 数据入 | ß | 7 | 数据入 |
|
||
